使用焊鉗時(shí)，推薦采用端面半徑為25-50mm的球面電極。為提高電極使用壽命，也可采用嵌有鎢極電極頭的復(fù)合電極，以2類電極合金制成的電極體，可以加強(qiáng)鎢電極頭的散熱。

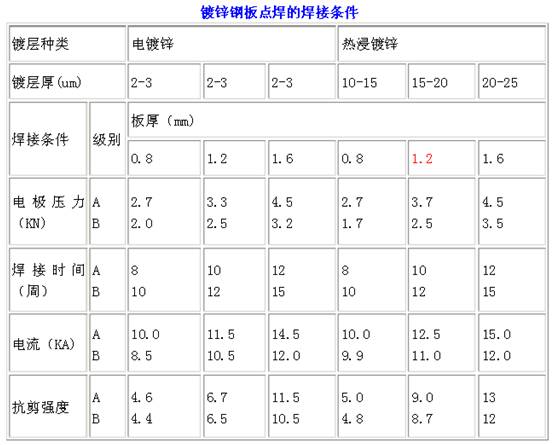

通常是根據(jù)工件的材料和厚度，參考該種材料的焊接條件表選取，首先確定電極的端面形狀和尺寸。其次初步選定電極壓力和焊接時(shí)間，然后調(diào)節(jié)焊接電流，以不同的電流焊接試樣，經(jīng)檢查熔核直徑符合要求后，再在適當(dāng)?shù)姆秶鷥?nèi)調(diào)節(jié)電極壓力，焊接時(shí)間和電流，進(jìn)行試樣的焊接和檢驗(yàn)，直到焊點(diǎn)質(zhì)量完全符合技術(shù)條件所規(guī)定的要求為止。

最常用的檢驗(yàn)試樣的方法是撕開法，優(yōu)質(zhì)焊點(diǎn)的標(biāo)志是：在撕開試樣的一片上有圓孔，另一片上有圓凸臺(tái)。厚板或淬火材料有時(shí)不能撕出圓孔和凸臺(tái)，但可通過剪切的斷口判斷熔核的直徑。必要時(shí)，還需進(jìn)行低倍測(cè)量、拉抻試驗(yàn)和X光檢驗(yàn)，以判定熔透率、抗剪強(qiáng)度和有無縮孔、裂紋等。以試樣選擇工藝參數(shù)時(shí)，要充分考慮試樣和工件在分流、鐵磁性物質(zhì)影響，以及裝配間隙方面的差異，并適當(dāng)加以調(diào)整。

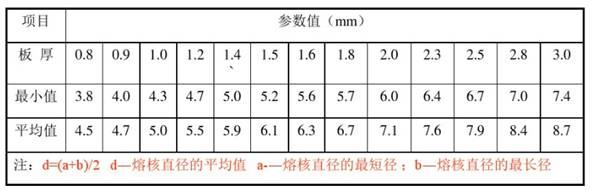

焊點(diǎn)直徑的量取由長(zhǎng)軸測(cè)量數(shù)值加上與長(zhǎng)軸垂直軸測(cè)量值除2來計(jì)算，d=(a+b)/2
